精密數字壓力表主要用來校驗工業用普通壓力表也可用于精密測量對銅合金和鋼合金結構等無腐蝕性、非結晶、非凝固的各咱介質的壓力。
YB-150A型在標度線下設有鏡面環,使儀表讀數更清晰準確，外形美觀新穎。
YB-150B型在標度線下設有鏡面環，并帶有調零裝置，準確度0.25級。
| 溫度影響：使用環境溫度如偏離20±3℃時，則須考慮溫度附加誤差（≤0.4%10℃)。 |
| 使用環境條件：5～40℃，相對濕度不大于80%，且震動和壓力源的波動應對儀表的準確讀數無影響。 |
| 重量：1Kg |
| 彈簧管材料 |
測量范圍MPa |
| 錫磷青銅 |
-0.1～0
0～0.1 0～0.16 0～0.25
0～0.4 0～0.6 0～1
0～1.6 0～2.5 0～4 0～6 |
| 鉻釩鋼 |
0～10 0～16
0～25 0～40
0～60 |
| 儀表由測量系統指示部分和外殼部分組成。儀表有較好的密封性并設有檢封裝置，能保護其內部測量機構免受機械損傷和污穢侵入。 |
| 儀表的作用原理是基于彈性元件（測量系統中的彈簧管）變形。在被測介質的壓力作用下，迫使彈簧管之末端產生相應彈性變形——位移，借助于拉桿經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在分度盤上指示出來。 |

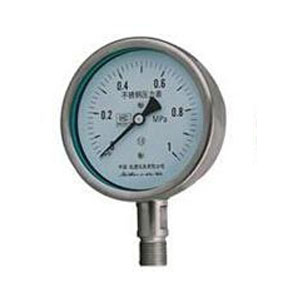

精密壓力表主要用來校驗工業用普通壓力表及其它具有壓力參數的各種儀器儀表；亦可用于精密測量無腐蝕性介質的壓力。 |
| 準確度等級：0.25 |
| 使用環境條件：0～40℃，相對濕度不大于80%，也可在-30～50℃的任一恒定溫度條件下使用。 |
| 溫度影響：使用環境溫度如偏離20±5℃時，誤差變化不大于0.1%10℃。 |
| 測量范圍：（MPa) |
| 0～0.1；0～0.16；0～0.25；0～0.4； |
| 0～0.6； 0～1； 0～1.6； 0～2.5； |
| 0～4； 0～6； 0～10； 0～16； 0～25； |
| 儀表由測量系統、指示部分和表殼部分等組成。 |
| 測量系統——由接頭，彈簧管和齒輪轉動機構等組成。 |
| 由被測介質的壓力作用，使彈簧管的末端（自由端）相應地產生位移，借助連桿帶動機構中的扇形齒輪產生一角位移，而使齒輪軸得以偏轉——傳給指示部分。 |
| 指示部分——由分度盤、鏡面（YB-201型不帶鏡面和指針等組成。由指針將齒輪軸的偏轉值相應地在分度盤上指示出被測介質的壓力值。 |
| 表殼部分——由表蓋、表玻璃和罩殼等組成。表蓋的下端設有供調整零位用調零裝置，以保持零值和讀數的準確性。 |
|
