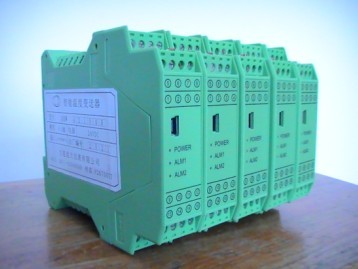

產品說明:

性能簡介

　　輸入單路或雙路熱電偶、熱電阻信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。



技術特點

　　本產品采用了xj****的數字化技術，具備了傳統模擬儀表所不具備的多項xj****性能，在對高、低頻干擾信號的抑制方面均有著優異表現，即使在大功率變頻控制系統中依然能夠可靠應用，同時，數字化技術的應用******克服了傳統溫度變送器線性差的缺點，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)戎T多xj****技術，并符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求，這一系列技術的應用使產品的穩定性和可靠性得到科學的保證。

　　本產品還采用了測量、輸出值同步液晶數字顯示技術，可在線觀測實際輸入、理論輸出值，同時實現了在線故障自診斷，以上各項技術******國際xj****水平。



適用性

　　可以在單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。



技術參數

系統傳輸準確度：±0.2%×F·S

溫度漂移：≤0.005%F·S/℃

液晶數字顯示位：雙行四位顯示，浮點小數。

顯示分辨率：±末位1個字

冷端溫度補償準確度：±1℃

測量熱電阻時允許的引線電阻：≤50Ω

工作溫度：工業級標準-10～+55℃

電流輸出允許外接的負載阻抗：

4-20mA輸出時0-500Ω；0-10mA輸出時0-1kΩ，需要更大的負載能力請在訂貨時說明。

電磁兼容：符合IEC61000-4-4:1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求。

輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac

儲運環境溫度：-40~+80℃

相對濕度：10-90%RH（40℃時）

供電電源：

交流：AC 95-265V

直流：DC 12-32V（反接保護）

輸入功率：0.9-1.8W(與型號有關，詳見產品手冊附錄中關于輸入功率的計算方法)

通訊接口：RS232或RS485，MODBUS軟件協議（選配）。

外形尺寸：寬×高×深：22.5×100×115mm

凈 重：140g±20g

型譜

型號						說明
PWDA-	×	×	×	×	×	液晶數顯型溫變
輸入回路						缺省為單回路
	D					雙回路（相互隔離）
第一路輸出		1				4-20mA
		2				1-5V
		3				0-10mA
		4				0-5V
		5				0-10V
第二路輸出						缺省為無第二輸出
			1			4-20mA
			2			1-5V
			3			0-10mA
			4			0-5V
			5			0-10V
通訊				T1		RS485
				T2		RS235
供電方式						缺省為交流220V
					D	直流24V

訂貨時請指定輸入信號類型：

熱電偶：K、E、S、B、J、R、N

熱電阻：Pt100、Cu100、Cu50、BA1、BA2

其他輸入、輸出類型另行特殊訂制。

說明：

1、單回路輸入***多可以有兩路輸出，雙回路輸入每路只能對應一路輸出；

2、含通訊功能的產品，模擬量只可單入單出，或雙路輸入而無模擬量輸出。

輸入信號故障時的輸出狀態設置

輸入信號故障包括輸入故障（包括開路、短路）和超量程兩種故障狀態，其對應的顯示信息請見“液晶顯示信息”中的介紹。

輸入故障時的輸出狀態的設置方法：

按以下圖示方法設置撥碼開關（黑色表示開關凸）：

注：

1、以上設置對兩路輸出同時有效；

2、如未安裝撥碼開關則默認程序設定輸出。（詳見《編程與校準技術》）

輸入信號故障所對應的輸出電量值：

輸出狀態	故障后輸出
超上限	超出輸出電量上限的5%
超下限	低于輸出電量下限的5%，對于輸出下限為0的電量（如0-5V）即為0
保持	保持在輸入故障前100ms時的輸出值不變
跟隨	在0-22mA范圍內輸出與輸入值保持同步變化

正常工作狀態　　

上排顯示輸入的測量溫度值，下排顯示理論應輸出的電量值、每隔3秒交替顯示每個回路的輸出溫度或電量值。

\輸入故障　　

　　上排數據顯示該通道輸入故障符號并閃爍告警，下排顯示理論應輸出的電量值（與故障輸出狀態的設置有關）。對于熱電阻時輸入而言，此時可能為輸入熱電阻斷路或短路外，也可能是三線制接線方法有誤，對熱電偶則可能是輸入斷線。

輸入超量程　

　　輸入的信號超出設定量程的上限時，上排數據顯示超上限符號并閃爍告警，下排顯示此時理論應輸出的電量值（與故障輸出狀態的設置有關）。

顯示操作

　　通電后或按背光點亮，再按一次顯示切換到第二（輸出）通道的測量/輸出值，再按一次即顯示第一（輸出）通道的顯示，連續按此鍵3秒以上，即進入各輸入、輸出參數顯示。

該操作過程不影響本產品的正常測量與輸出。

液晶顯示符號定義：

顯示符號	符號定義	顯示符號	符號定義
	輸入		輸出
	開路		短路
	故障		超上限
	4-20mA		0-10mA
	0-5V		0-10V
	1-5V		J型熱電偶
	K型熱電偶		R型熱電偶
	E型熱電偶		T型熱電偶
	S型熱電偶		Pt100鉑電阻
	B型熱電偶		Cu100鉑電阻
	Cu50銅電阻		BA2銅電阻
	BA1銅電阻

注：

1、220V供電產品的電源線接入與上相同電源端子+、-之間。

2、關于“地”線的接線說明：如接可靠地線，可保證本產品符合IEC61000-4-4:1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求，如不接，可保證符合第三類（一般工業現場）環境對產品的抗電磁干擾要求。

安裝方法

1、35mm導軌式安裝，安裝時請注意卡位穩定、牢固。

2、請盡可能垂直安裝，以利于儀表內部熱量散發。

校準

　　本產品采用智能數字化設計，可長期保證準確度在規定范圍內，如需校準請選配專用現場編程器，也可選用與計算機配套的軟件及適配器。



使用環境

　　安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過EMC標準的電磁沖擊，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
