簡述

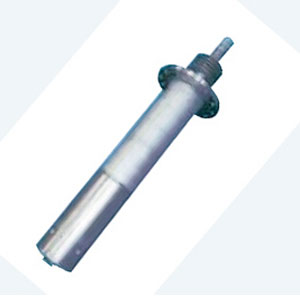

SY-CDQLS23001型干熄焦?fàn)t紅焦高溫料位計能用于多種場合的料位測量，由于儀表測量探頭采用盤式傳感元件，提高了測量的可靠性。整個測量探頭采用特殊材料制成，能承受達1200℃的高溫。典型的應用實例是干熄焦?fàn)t紅焦料位的測量。



料位計由檢測電路、測量探頭、連接電纜、安裝法蘭四部分組成。





 測量原理



將測量探頭安裝在料倉的倉壁上，探頭與倉壁相對形成了一個電容場。探頭為正極，倉壁為負極。料位的上下變化使二極之間的電容量產生增或減。當料位到達探頭位置時，電容量為***大值，檢測電路中的繼電器動作，輸出一個開關信號，表明料位已達到的位置。



 主要技術指標





★ 適用范圍: 粉體、紅焦碳



★ 探頭耐溫: ≤1200℃



★ 供電電源: 220VAC 50/60Hz或24VDC (可選)



★ 輸出: 繼電器觸點3A 250V/50Hz



★ 延遲時間: 0-18秒可調



★ 連接電纜: 3m～10m



★ 靜電火花防護:特有的靜電消除功能



★ 外殼防護: 符合IP67標準
