- 產品名稱：2100智能電力測控儀
- 產品型號：
- 產品備注：
- 瀏覽：
產品說明:

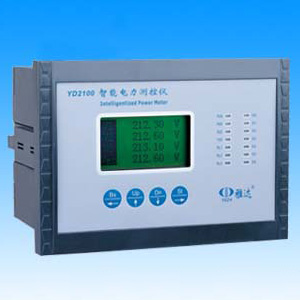

2100智能電力測控儀（以下簡稱：2100）是一種具有可編程功能、遙測、遙信、遙控、自動控制、電能累加、實時時鐘、LCD顯示、數字通訊等功能為一體的智能三相綜合電力測控儀表，它集數字化、智能化、網絡化于一身，使測量過程及數據分析處理實現自動化，減少人為失誤，能夠全面替代電量變送器、電度表、數顯儀表、數據采集器、記錄分析儀等儀器，是組成電氣自動化系統的理想產品。其結構緊湊、電路xj****、功能強大，是對傳統儀表的革命性設計。
2100可廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調度系統。
一. 功能和特點
w 測量功能多，精度高
2100功能強大，它集合了電量變送器、數字式電度表、數顯表、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。測量功能包括：一條三相四線回路或其它任何線制的全部相/線電壓（V）、電流（I）、功率（P、Q、S）、電能（Wh、Qh）、功率因數（COS），頻率（F）及零序電流（I0）等。
作為顯示儀表使用時可以代替：三相電流表、三相電壓表、三相視在功率表、三相有功功率表、三相無功功率表、三相功率因數表、三相有功電能表、三相無功電能表、頻率表、零序電流表等。
在自動化系統中用作數據采集時可以代替：三相電流變送器、三相電壓變送器、三相視在功率變送器、三相有功功率變送器、三相無功功率變送器、三相功率因數變送器、頻率變送器、零序電流變送器等以及數據采集模塊、RTU等。
作為電能計量儀表時可以代替：三相有功電能表、三相無功電能表等。
儀表采用高精度高穩定的模數(A/D)轉換器件，功率、電度精度可達0.5級，其它參數可達0.2級。
w 三遙與自動控制
2100具有六路（空結點）遙信輸入，三路繼電器(每路均為常開和常閉雙觸點)遙控輸出，加上遙測及通訊功能組成完備的三遙功能。三路繼電器還可由用戶設定為自動出口控制，如過流、欠壓、斷相等條件下出口繼電器動作等。
w 中、英文顯示
2100采用LCD大屏幕液晶顯示，中、英文兩套界面可轉換，非常適合中國國情。顯示器采用人的眼睛感覺比較自然舒適的藍背光，體現了人文關懷的理念。同時可顯示多達4個參數，并能通過手動或自動設定，按順序讀出超過30個參數。
w 標準規約、輕松組網
2100為了滿足未來測量儀表的環境，配有RS-485和RS-232C串行口，允許連接開放式結構的局域網絡。
應用Modbus (RTU和ASCII兩種模式) 通訊規約，通過在PC機或數據采集系統上運行的軟件，能提供一個對于工廠、電廠、工業或建筑物的服務的簡單、實用的電量管理方案。
w 自動穩零
具有自動校準零點，克服零點隨時間和溫度的漂移。實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。
w 極寬的動態輸入范圍
2100采用量程自動切換技術，提供5~120V/600V的電壓輸入量程，0~1A/5A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。
w 內部實時時鐘（RTC）
2100提供內部的RTC（實時時鐘），準確記錄系統時間。
w 可編程狀態設定
2100允許用戶對其工作狀態“測量系統選擇”、“CT、PT變比”、“顯示內容”、 “通訊”、“時鐘”、“電能累加復位”、“繼電器自動控制出口條件”等進行更改設定。
w 記憶
2100在電源掉電時，能夠記憶所有的當前工作狀態或設定值、電能累加數值、時間、PT變比、CT變比。
w 多種接線方式
適用于多種接線方式：三相四線、三相四線平衡負載、三相三線、三相三線平衡負載、一相二線和一相三線。
w 數字化整定
所有參數均采用數字化校準，在專用校準調試軟件控制下自動進行，減少了人為因素帶來的偏差。摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性。
w 故障自動診斷
具有故障自動判斷功能，并將結果顯示在屏幕上或通過串行口輸出。
w 抗電磁干擾能力強
完善的電磁兼容性設計，具有極強的抗電磁干擾能力，符合IEC61000-4標準，適合在強電磁干擾的復雜環境中使用。
w 安裝方便
2100強大的功能使系統現場安裝、布線的復雜程度和材料的綜合成本降低了。
采用盤面安裝方式，外形尺寸符合馬賽克屏開孔標準（開孔尺寸為175×125㎜），便于安裝。
二. 主要技術指標
1、 準確度、顯示位數及模式
|
參數
|
位數
|
顯示（***大）
|
準確度
|
|
電壓VX
|
5
|
9.9.9.9.9.V/kV
|
0.2%RD
|
|
電流I Xx
|
5
|
9.9.9.9.9.A/kA
|
0.2%RD
|
|
有功功率P
|
5
|
9.9.9.9.9.W/kW/MW/GW
|
0.5%RD
|
|
無功功率Q
|
5
|
9.9.9.9.9.var/kvar/Mvar/Gvar
|
0.5%RD
|
|
視在功率S
|
5
|
9.9.9.9.9.VA/kVA/MVA/GVA
|
0.5%RD
|
|
功率因數PF
|
5
|
1.0000
|
0.5%RG
|
|
有功電能Wh
|
8
|
9.9.9.9.9.9.9.9.Wh/kWh/MWh
|
0.5%RD
|
|
無功電能Qh
|
8
|
9.9.9.9.9.9.9.9.varh/kvarh/Mvarh
|
0.5%RD
|
|
零序電流I0
|
5
|
9.9.9.9.9.A/kA
|
0.2%RG
|
|
頻率Hz
|
5
|
70.000 Hz
|
0.2%RG
|
